Часть 2. Работа с примитивами и изображениями.




Доброе время суток, уважаемые коллеги. В данной статье мы разберем вывод графических примитивов и вывод изображений. GDI+ предоставляет программисту огромный выбор методов для вывода графики, в данной статье мы рассмотрим вывод примитивов с заливкой и без, вывод примитивов с своим стилем линии, использование групп (путей) для группировки примитивов и вывода их на экран, также мы рассмотрим операции по загрузке и выводу изображений, создание на основе изображения - мини-просмотра (Thumbnail), вывода изображения в область (растягивание), вывод изображения в параллелограмм. В данной статье я не буду специально рассматривать трансформацию изображений и примитивов, а так же заливку примитивов различными градиентами и изображениями, так как в первой части данного цикла статей я дал простые примеры по данным вопросам, а применить их к изображению иль к примитивам не составляет особого труда.

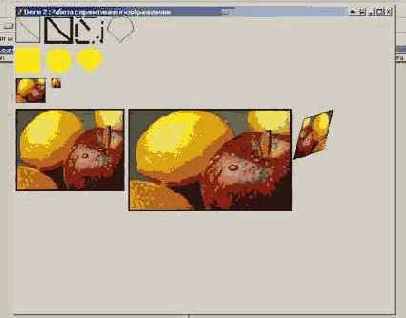

Итак, что в данной части мы получим -
вот такой пример.

Итак, сверху - вниз :
  • 1. Вывод примитивов без заливки (для этого в GDI+ предусмотрены функции начинающиеся с Draw…)
  • 2. Вывод примитивов с заливкой (для этого в GDI+ предусмотрены функции начинающиеся с Fill…)
  • 3. Создание мини-просмотра
  • 4.Вывод оригинального изображения, вывод растянутого и вывод изображения в параллелограмм.
Рассмотрим это в коде :

procedure TForm1.PaintBox1Paint(Sender: TObject); Const dash : array[0..3] of single = (1, 1, 5, 4); Grani : array[0..2] of TPoint = ((x: 620; y: 180), // Верхняя грань (x: 560; y: 200), // Правая грань (x: 600; y: 260)); // Нижяя грань var R : TRect; Pen : TGPPen; // Кисть SolidBrush : TGPSolidBrush; // Заливка непрерывным цветом path : TGPGraphicsPath; // Пути Image, pThumbnail: TGPImage; // Рисунок begin graphicsGDIPlus := TGPGraphics.Create(PaintBox1.Canvas.Handle); // Рисование примитивов без заливки pen:= TGPPen.Create(MakeColor(255, 0, 0, 0), 1); R.X := 0; R.Y := 0; R.Width := 50; R.Height := 50; graphicsGDIPlus.DrawRectangle(Pen,R); graphicsGDIPlus.DrawLine(Pen,R.X,R.Y,R.X+R.Width,R.Y+R.Height); pen.Free; // Рисование примитивов без заливки c толщиной линии 5 pen:= TGPPen.Create(MakeColor(255, 0, 0, 0), 5); R.X := 60; R.Y := 0; R.Width := 50; R.Height := 50; graphicsGDIPlus.DrawRectangle(Pen,R); graphicsGDIPlus.DrawLine(Pen,R.X,R.Y,R.X+R.Width,R.Y+R.Height); pen.Free; // Рисование примитивов без заливки c толщиной линии 5 и собственным стилем Dash pen:= TGPPen.Create(MakeColor(255, 0, 0, 0), 5); Pen.SetDashPattern(@dash, 4); R.X := 120; R.Y := 0; R.Width := 50; R.Height := 50; graphicsGDIPlus.DrawRectangle(Pen,R); graphicsGDIPlus.DrawLine(Pen,R.X,R.Y,R.X+R.Width,R.Y+R.Height); pen.Free; // Использование графических путей path := TGPGraphicsPath.Create; pen:= TGPPen.Create(MakeColor(255, 0, 0, 0), 1); path.Reset; R.X := 180 ; R.Y := 0; R.Width := 50; R.Height := 50; path.StartFigure(); path.AddArc(R, 0.0, -180.0); path.AddLine(R.X, R.Y+25, R.X+25, R.Y+R.Height); path.AddLine(R.X+25, R.Y+R.Height,R.X+R.Width, R.Y+25); path.CloseFigure(); graphicsGDIPlus.DrawPath(pen, path); Pen.Free; // Рисование примитивов с заливкой непрерывным цветом // Создаем объект для непрерывной заливки SolidBrush := TGPSolidBrush.Create(MakeColor(255, 255, 255, 0)); R.X := 0 ; R.Y := 60; R.Width := 50; R.Height := 50; graphicsGDIPlus.FillRectangle(SolidBrush,R); SolidBrush.Free; SolidBrush := TGPSolidBrush.Create(MakeColor(255, 255, 255, 0)); R.X := 60 ; R.Y := 60; R.Width := 50; R.Height := 50; graphicsGDIPlus.FillEllipse(SolidBrush,R); SolidBrush.Free; // Использование графических путей path := TGPGraphicsPath.Create; SolidBrush := TGPSolidBrush.Create(MakeColor(255, 255, 255, 0)); path.Reset; R.X := 120 ; R.Y := 60; R.Width := 50; R.Height := 50; path.StartFigure(); path.AddArc(R, 0.0, -180.0); path.AddLine(R.X, R.Y+25, R.X+25, R.Y+R.Height); path.AddLine(R.X+25, R.Y+R.Height,R.X+R.Width, R.Y+25); path.CloseFigure(); graphicsGDIPlus.FillPath(SolidBrush, path); SolidBrush.Free; // РАБОТА С ИЗОБРАЖЕНИЕМ // Создаем Thumbnail (Мини просмотр) Image:= TGPImage.Create('FRUIT.JPG'); pThumbnail := Image.GetThumbnailImage(60, 48, nil, nil); graphicsGDIPlus.DrawImage(pThumbnail, 0, 120, pThumbnail.GetWidth, pThumbnail.GetHeight); pThumbnail.Free; pThumbnail := Image.GetThumbnailImage(20, 20, nil, nil); graphicsGDIPlus.DrawImage(pThumbnail, 70, 120, pThumbnail.GetWidth, pThumbnail.GetHeight); pThumbnail.Free; // Вывести изображение как есть graphicsGDIPlus.DrawImage(image, 0, 180); // Вывести изображение в область R := MakeRect(220, 180, 320, 200); graphicsGDIPlus.DrawImage(Image,R); // Вывести изображение в парралелограмм graphicsGDIPlus.DrawImage(Image, PPoint(@Grani), 3); Image.Free; graphicsGDIPlus.Free; end;

Вот в принципе и все, еще раз повторюсь, ничего сложного в GDI+ нет, а огромное количество примеров по использованию от дадут вам совершенно новый механизм по выводу графики в Delphi. Данной статьей я хотел показать основы работы, привлечь внимание начинающих программистов к данной библиотеке

Скачать (219 K)

С уважением к коллегам, .
