Серверы корпоративных баз данных



Архитектура систем Integrity

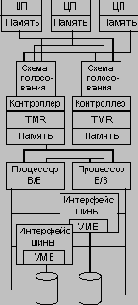

Три процессора выполняют одинаковые потоки команд, но работают с независимой синхронизацией. Процессоры синхронизируются во время обработки обращений к глобальной памяти и при обслуживании внешних прерываний. Все обращения к глобальной памяти с выходов резервируемых процессоров поступают через схемы голосования в пару контроллеров TMR. Схемы голосования на основе сравнения обращений между собой обнаруживают возможные неисправности процессоров и посылают достоверные запросы в остальную часть системы. Для обнаружения неисправностей в конструкциях контроллера TMR и процессора в/в используются средства самоконтроля. Каждый периферийный контроллер содержит стандартную плату VME, которая через специальную плату адаптера подсоединяется к паре шин в/в, защищенных четностью. Плата адаптера позволяет осуществлять коммутацию контроллера с двумя процессорами в/в.

В системах Integrity реализация платы основного процессора не требует сложной логики самоконтроля. Однако это делает ее конструкцию отличной от конструкции процессорной платы систем NonStop, хотя в обеих используются одни и те же микропроцессоры. Архитектура новых систем объединяет требования базовой конструкции Integrity при сохранении совместимости с требованиями систем NonStop.
